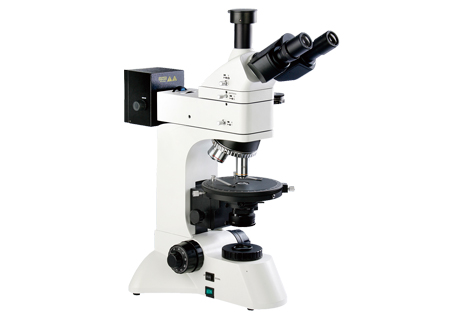

MP41透反射偏光顯微鏡
MP41透反射偏光顯微鏡是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必備儀器, 可供廣大用戶進行單偏光觀
察，正交偏光觀察，錐光觀察。廣泛應用于地質、化工、醫療、藥品等領域的研究與檢驗，也可進行液態高分子材料，生物聚合
物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器。
性能特點
- 采用無限遠光學系統及模塊化功能設計。
- 配置無窮遠無應力長工作距離平場物鏡。
- 廣角平場目鏡：視場直徑Ф22mm。
- 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
- 偏光觀察裝置可移入或移出光路，起偏器與檢偏器均可360°旋轉。
- 旋轉式載物臺，360°等分刻度,游標格值6'，中心可調，帶鎖緊裝置，工作臺垂直有效行程可達 30mm。
- 寬電壓電源(85-265V 50/60Hz). 6V30W鹵素?zé)粽彰鳎炼瓤烧{(diào)。
- 三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光，適合低照度顯微圖像拍攝。
MP41透反射偏光顯微鏡標準配置:
型號 |
MP41 |
目鏡 |
大視野 WF10X(Φ22mm) |
| 分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格 |
物鏡 |
無應力平場消色差物鏡(無蓋玻片) |
| PL L5X/0.12 工作距離：26.1 mm |
| PL L10X/0.25 工作距離：20.2 mm |
| PL L40X/0.60（彈簧） 工作距離：3.98 mm |
| PL L60X/0.70（彈簧） 工作距離：3.18 mm |
落射照明系統 |
6V 30W鹵素?zé)?亮度可調 |
| 起偏器可360°旋轉 |
| 檢偏器可360°旋轉,帶刻度和微動游標 |
| 內置視場與孔徑光闌 |
調焦機構 |
粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm |
轉換器 |
四孔(物鏡中心可調) |
| 中間接筒 |
推入式勃氏鏡，中心可調 |
| 補償器 |
λ , λ/4與石英鍥補償器 |
| 目鏡筒 |
三目鏡傾斜30°, 可進行100%透光攝影 |
選配件
名稱 |
類別/技術參數 |
物鏡 |
無限遠長距平場消色差物鏡(無蓋玻片) |
PL L 20X/0.40工作距離：8.80mm |
PL L50X/0.70（彈簧） 工作距離：3.68 mm |
PL L80X/0.80（彈簧） 工作距離：1.25 mm |
PL L100X/0.85（彈簧）工作距離:0.4mm |
轉換器 |
五孔 (內向式滾珠內定位) |
CCD接頭 |
0.5X |
1X |
0.5X帶分劃尺,格值0.1mm/格 |
攝像儀 |
MC50 分辨率2560*1944,500萬像素;傳感器 Sony ICX282 CCD，彩色 |
| MC20 分辨率1360*1024;工作溫度 -10°C ~ 75°C |
| MD90 分辨率3488x2616，900萬像素;傳感器 1/ 2.3"彩色CMOS |
數碼相機接頭 |
CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F) |
實拍效果圖:
