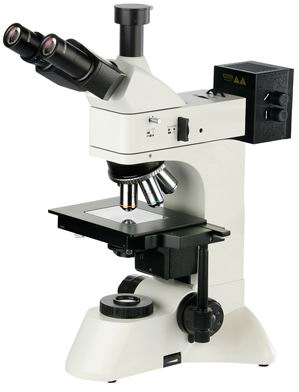

明暗場金相顯微鏡MJ33
MJ33正置明暗視場透反射金相顯微鏡是一種多用途工業檢驗用光學儀器，配置明/暗場物鏡、大視野目鏡與偏光觀察裝置，透反射照明采用“柯勒”照明系統，視場清晰。可用于半導體硅晶片、LCD基板、電路板、固體粉未及其它各種透明或不透明工業試樣的檢驗，是生物學、金屬學、礦物學、精密工程學、電子工程學等研究的理想儀器.
性能特點：
▲采用無限遠光學系統及模塊化功能設計。
▲長工作距離明/暗視場平場物鏡，視場大而清晰。
▲廣角平場目鏡：視場直徑Ф22mm。
▲粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
▲內置式可切換偏光觀察裝置，起偏器可360°旋轉。
▲上光源采用翻蓋式12V50W鹵素燈箱，更換燈炮安全便捷，下光源采用12V30W鹵素燈，加裝散熱片。
▲三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光，適合暗視場顯微圖像拍攝。
標準配置：
| 型號 |
MJ33 |
| 目鏡 |
大視野 WF10X(視場數Φ22mm) |
| 物鏡 |
無限遠長工作距離平場消色差明/暗視場物鏡（無蓋玻片) |
| PL L5X/0.12 B.D 工作距離(Work distance)：9.7 mm |
| PL L10X/0.25 B.D 工作距離(Work distance)：9.3 mm |
| PL L20X/0.40 B.D 工作距離(Work distance)：7.2 mm |
| PL L40X/0.60 B.D 工作距離(Work distance)：3.0 mm |
| 目鏡筒 |
三目鏡,傾斜30?,(內置檢偏振片,可進行切換) |
| 落射照明系統 |
12V 50W鹵素燈,亮度可調 |
| 內置視場光闌、孔徑光闌、濾色片轉換裝置，推拉式檢偏器與起偏器 |
| 調焦機構 |
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 |
| 轉換器 |
五孔(內向式滾珠內定位) |
| 載物臺 |
雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm) |
| 透射照明系統 |
阿貝聚光鏡 NA.1.25 可上下升降 |
| 藍濾色片和磨砂玻璃 |
| 集光器，鹵素燈照明適用(內置視場光欄) |
| 12V 30W 鹵素燈,亮度可調 |
MJ33選配件:
| 名稱 |
類別/技術參數 |
| 目鏡 |
分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格 |
| 物鏡 |
無限遠長距平場消色差明/暗視場物鏡(無蓋玻片) |
| PL L50X/0.70B.D 工作距離：2.50mm |
| PL L60X/0.70 B.D 工作距離：1.90 mm |
| PL L80X/0.80B.D 工作距離：1.25mm |
| PL L100X/0.85B.D 工作距離：0.22mm |
| 濾色片(透射照明用) |
綠濾色片 |
| 黃濾色片 |
| CCD接頭 |
0.4X |
| 0.5X |
| 1X |
| 0.5X帶分劃尺,格值0.1mm/格 |
| 數碼相機接頭 |
Canon，Nikon，Olympus等數碼相機接口 |
| 數碼成像裝置 |
MC/MD系列數碼成像裝置 |
金相顯微鏡實拍圖片展示:
